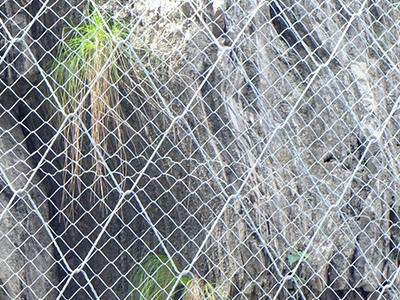

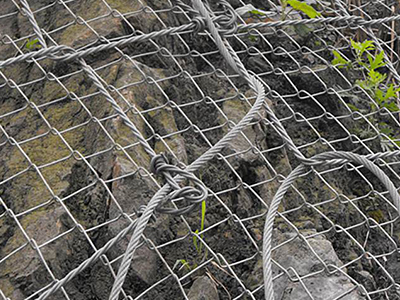

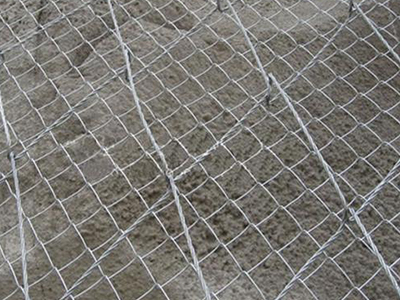

蜘蛛網又名絞索網,主要應用GSS2A`GSR2A系統中,其作用類似GPS2主動防護網,一般主網采用3.5*10m,錨桿根據要求可設計成3-4.5m,深度可采用2-8m,錨桿與系統SPIDER網的連接采用錨墊板,錨桿分布形式可采用矩形,梅花形分布,由于SPIDER網的特殊結構,其錨桿的分布可疏可密,基本上可滿足在坡面任何一點布置錨桿,長度可長可短,使得坡面加固力學指標具有多樣性,這一點優于傳統的菱形網GPS型系統;

1. 主要構成：SPIDER高強度鋼絞線螺旋網片、預應力鋼筋錨桿、專用錨墊板

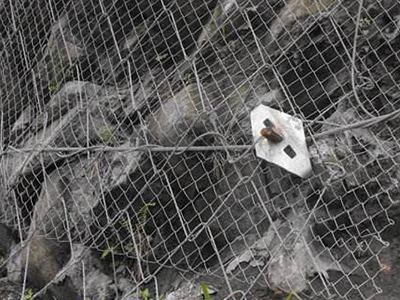

固定方式：預應力鋼筋錨桿、專用錨墊板緊固

承載能力：優于目前所有的柔性邊坡穩定系統

設計方法：基于RUVOLUM理論的設計系統

適用范圍：土質邊坡和巖質邊坡整體穩定加固、各類孤石危巖加固、也可結合深層錨固措施進行滑移治理

2. 破斷拉力：195~220 kN/m

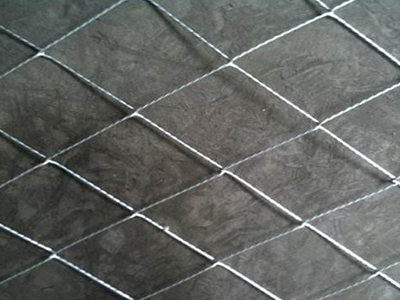

網孔形狀：菱形

網孔尺寸：292 x 500 mm (+/- 5%)

鋼絲直徑：3.0mm

單絲強度：不小于1770N/mm2

絞線結構：1 x 3

鋅層重量：不少于150g/m2

3. SPIDER絞索網構件簡單,安裝更高效

全新的結構設計理論,錨桿型號及其布置方式的選擇更有針對性

特殊的網片及錨固形式,帶來更大的坡面預壓力,更優化的系統內應力傳遞

更長的防腐壽命,投資更經濟

4. 絞索網GQS(QUAROX)系統特點：

GQS2主動防護系統的第三代產品,更高強度級別,性能超越GPS2更先進、更靈活的安裝方式,試用范圍更加廣泛

5. 高級別的防腐涂層,抗腐蝕性強提高100%無十字卡扣設計,節點強度增加,同時減少維護成本.

GQS（QUAROX)系統技術參數

6. 鋼絞線結構：3×3mm

7. 單股強度：1770N/mm2

8. 網孔直徑：275mm（inner  circle)

9. 重量：1.3kg/roll

10. 每卷重量：140kg/roll

11. 網寬：3.5m

12. 長度：10m,20m,30m
